[파일 시스템]NTFS - 2편(MFT, Fixup array)

NTFS 구조

NTFS의 기본 구조는 아래와 같습니다. VBR, MFT. Data Area로 이루어져 있는 것을 다시 한 번 상기시켜보도록 합시다.

1편에서 VBR에 대해서 다뤘으며, VBR은 Boot Sector와 NTLDR로 이루어져 있었습니다. 또한, 최종적으로 NTFS복원까지도 해봤습니다. VBR은 단지 부팅을 위한 영역이다. 오늘 2편에서 다룰 내용은 MFT입니다. VBR다음에 MFT가 바로 붙어있는 사진이 있지만 사실상 물리적으로 떨어져 있습니다. 또한 MFT는 VBR이후 모든 볼륨 영역 아무곳에나 위치할 수 있습니다.

MFT란

MFT 엔트리 0번은 $MFT파일을 가리킨다. $MFT파일은 MFT영역 자체의 정보를 가지고 있다. MFT파일의 메타 정보를 유지하고 있는 엔트리이다. $MFT엔트리 정보를 읽으면 전체 MFT가 할당하고 있는 클러스터 정보를 얻을 수 있다. 즉, NTFS에 접근할 때 부트 섹터의 정보를 이용하여 $MFT엔트리 정보를 얻게된다면 전체 MFT영역의 레이아웃을 알아낼 수 있다. 다시말해서 NTFS내에 존재하는 파일 및 디렉토리의 메타 정보를 얻을 수 있다. 메타 정보는 파일 이름, 생성 시간, 수정시간, 크기 등을 말한다. $MFT도 하나의 파일이며, 시간 정보, 용량이 표시된다. MFT 엔트리를 살펴보자. 아래 사진을 보면 0번은 $MFT로 시작하게 된다.

MFT레코드는 총 1024바이트이며, 포맷만 해도 생성되는 파일들도 있다. 또한 앞에 15개는 예약되어 있으며 모두 '$'를 맨 앞에 두고있다. $LogFile에서는 R,WWW를 하게 되면 하나의 트랜잭션이 생성된다. 하지만 중간에 PC가 off가 된다면 Check Disk가 뜨게 된다. 이를 롤백이라고 하고, 저널링이라고도 한다. 레지스트리 또한 저널링을 사용한다. $UsnJrnl은 $LogFile과 합쳐서 파일 시스템 로그라고 부른다.

디지털 포렌식 관점

용량이 커지면 커질수록 이미징 하는데 시간이 너무 오래 걸리게 된다. 그렇다면 복제나 이미징이 끝날 때까지 시간을 허비하고 있을 수는 없다. 일반적으로 신고부터 영장발부까지 48시간 내에 이루어져야 한다고 한다. 읽고, 쓰는 작업이 느리면 하루가 넘어갈 수도 있는데 그러면 48시간의 절반을 허비하고 그 남은 시간동안 증거를 찾아내야만 한다. 따라서, 이럴 경우 전체 데이터를 복제 및 이미징을 하기 보다는 MFT 영역만을 이미징하여 분석하는 방안이 필요하다. MFT 영역은 파일시스템에 존재하는 모든 파일 및 폴더에 대한 메타 정보를 가지고 있다. 메타 정보는 파일 이름, 숨긴 파일, 암호화, 시간 속성 등 의심되는 것들을 확인할 수 있다.

또한, MFT는 조각나있다고 한다. 처음 사용자가 파일을 몇 개 사용할지 모르기 때문이다. MFT구조 크기는 생성 파일, 폴더의 개수의 따라 차이가 난다. 실제로 물리적으로 2~3개로 조각나있다고 한다. 그러면 MFT 엔트리 구조에 대해서 알아보도록 하자.

MFT 엔트리 구조

48바이트 크기의 MFT Entry Header 다음으로 Fixup, Attribute가 위치한다. 가운데에 위치한 속성은 파일이 일반 파일, 링크 파일, 비트맵 파일 등 파일 종류에 따라서 MFT엔트리에 존재하는 속성들이 다르다. Attribute안에도 여러 세부적인 정보로 나뉘어진다. 그 다음으로 속성의 끝을 알려주는 표시가 온다. 그 다음으로는 MFT에서는 사용하지 않는 영역이 배치되어 있다.

MFT Entry Header

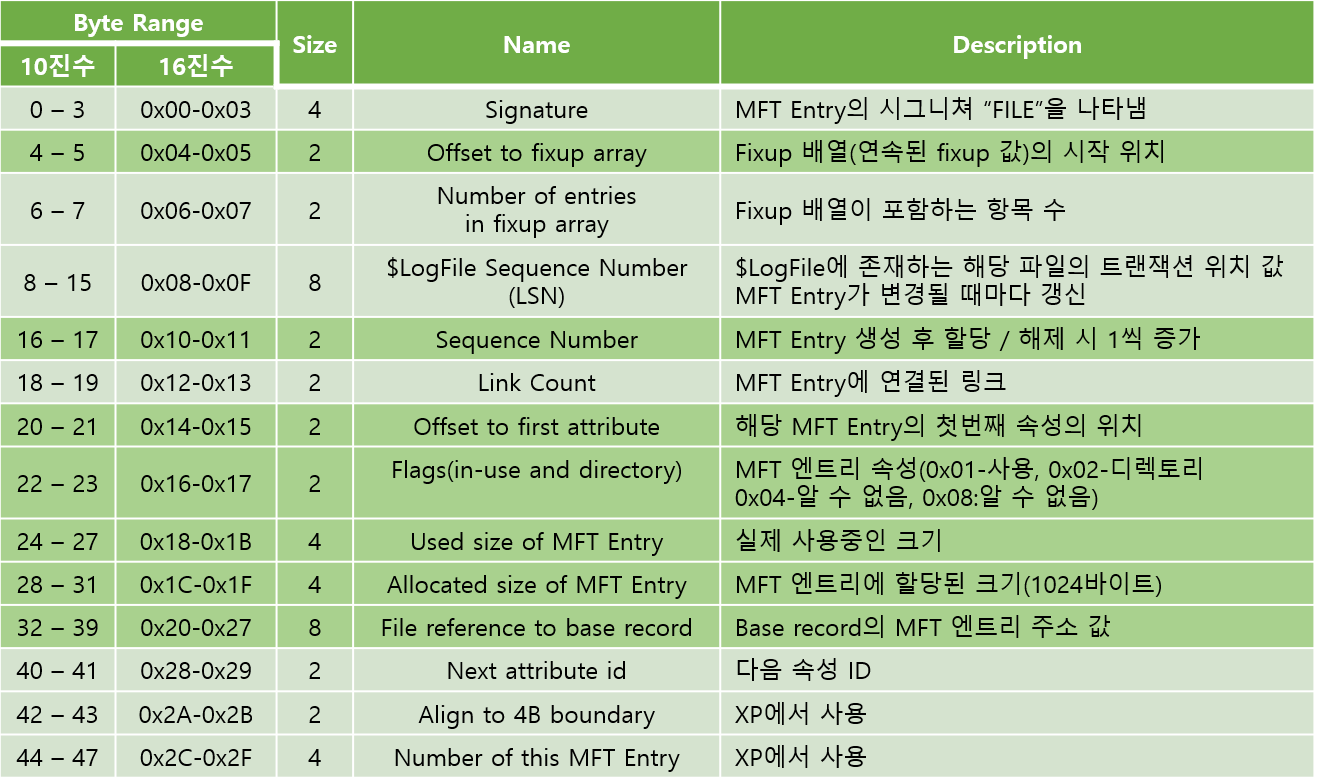

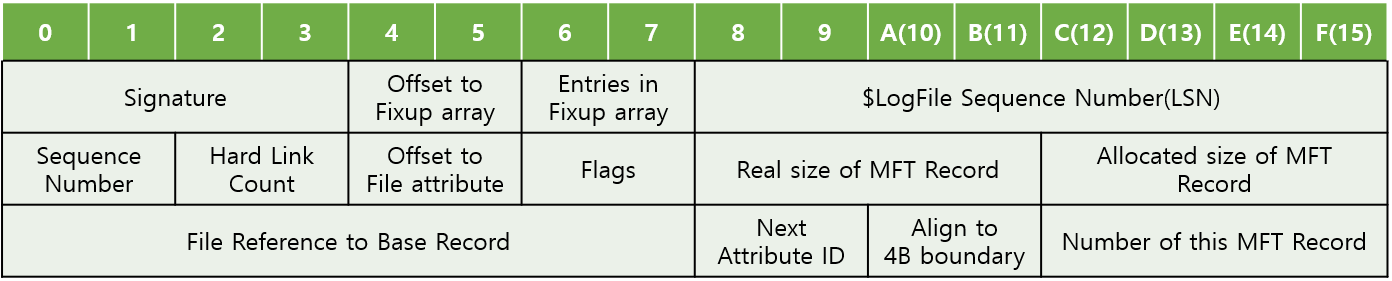

MFT 엔트리 헤더는 MFT 엔트리의 앞 48바이트의 정보를 나타낸다. 중요한 값은 좀 더 진한 녹색으로 표시를 했다.

참고로 MFT 엔트리를 모아둔 파일을 $MFT라고 했습니다. $MFT역시 하나의 파일이므로 $MFT파일의 내용 중 일부가 아닌 $MFT파일 자체가 MFT 엔트리입니다.

그러면 실습 USB를 가지고 MFT엔트리 헤더를 구경해봅시다. 모든 색상을 색칠하지 않고 구간별로만 나눠서 보기 편하게 했습니다.

• Signature : "FILE"
• Offset to fixup array : 0x0030
• Number of entries in fixup array : 0x0003
• $LogFile Sequence Number(LSN) : 0x00000000 00081563
• Sequence Number : 0x0001
  부모 식별을 위해 기록한다. 특정 행위시마다 +1증가. MFT헤더에 기록.
• Link Count : 0x0001
• Offset to first attribute : 0x0038
• Flags : 0x0001
• Used size of MFT entry : 0x000001B0
• Allocated sie of MFT entry : 0x00000400 (1024바이트)
• File reference to base record : 0x00000000 00000000
• Next attribute id : 0x0007
• Align to 4B boundary : 0x0000
• Number of this MFT  Entry : 0x00000000

Flag

Flag는 레코드가 사용 중인지 삭제된 것인지에 대한 여부를 표시하기도 한다. 사용중인 디렉토리라면 0x03, 지워지면 0x00을 나타낸다. 즉, Flag가 0이거나 2면 지워진 파일이나 폴더를 나타낸다.

Fixup Array

Fixup이라는 것은 그 자체로 "고치다" 라는 의미를 가진다. 파일시스템에서 "고친다"라는 것은 신뢰성을 높이기 위함이라고 볼 수 있다. MFT 엔트리는 1,024바이트 총 2섹터를 사용하는데, NTFS를 구성하는 데이터가 하나 이상의 섹터를 사용할 경우 섹터의 마지막 2바이트 값을 별도로 지정하고, 해당 위치에는 Fixup값 2바이트가 들어간다. 만약 섹터의 내용이 비정상적으로 변경될 때, 데이터 해석하기 전 등 오류를 사전에 찾아낼 수 있다.

위 예시를 보면 Fixup array가 위치한 곳은 0x30이라고 나타내고 있다. 0x30 위치에는 0x014A라는 값이 들어있다. 그리고 Number of entries in fixup array값이 0x0003이다. 이 값은 기본적으로 3이다. 3*2(총 6바이트)가 Fixup값에 의해 대체된 값을 저장하는 배열이 되는데, 이 3이라는 것은 MFT 엔트리가 2개의 섹터를 사용하므로 MFT 엔트리 내에 존재하는 섹터의 마지막 2바이트와 추가적으로 하나를 더 예비해 둔 것이다. MFT 엔트리를 더 많이 사용한다면 그 숫자도 증가할 것이다.

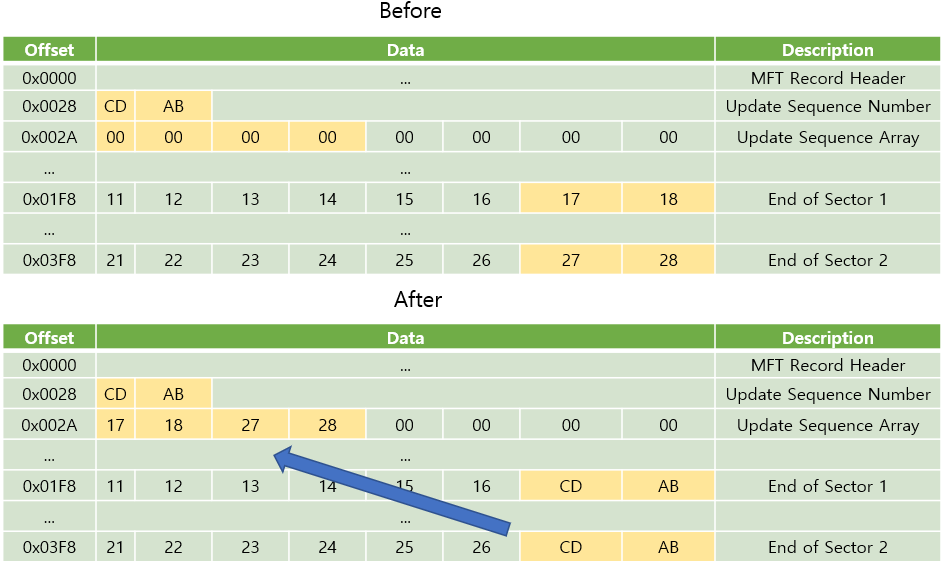

보호된 fixup record를 읽기 전 과정

1. Update Sequence Number에 하나를 추가한다(0x0000은 건너뛰어야 함)
2. 각 섹터에 대해 마지막 2바이트를 Update Sequence Array에 복사한다.
3. 각 섹터 끝에 Update Sequence Number번호를 기록한다.
4. 마지막으로 디스크에 기록한다.

디스크에서 record 읽는 과정

1. magic number가 정확한지 확인해야 한다.
2. Update Sequence Number를 읽는다.
3. 모든 섹터의 마지막 2바이트와 비교한다.
4. 정확한 위치에 Update Sequence Array에 내용을 복사한다.

읽을 때 하나라도 실패하면 배드 섹터 및 디스크 손상, 드라이버 결함이 있을 수 있다.

MFT Record 이외에 Fixup Array를 사용하는 구조는 다음과 같다.

- 폴더와 인덱스의 INDX Record
- $LogFile의 RDRD Record
- $LogFile의 RSTR Record

3편에서는 NTFS 속성에 대해 알아보도록 하겠습니다.
